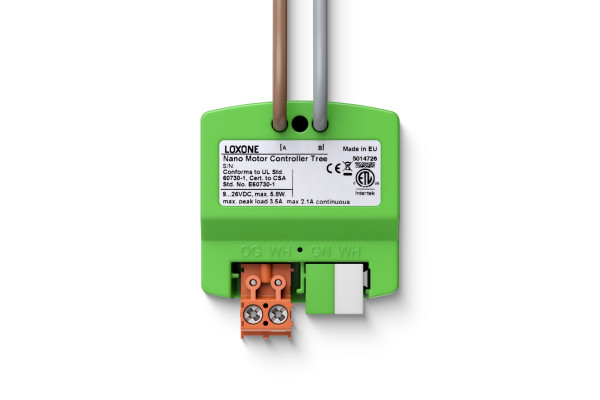

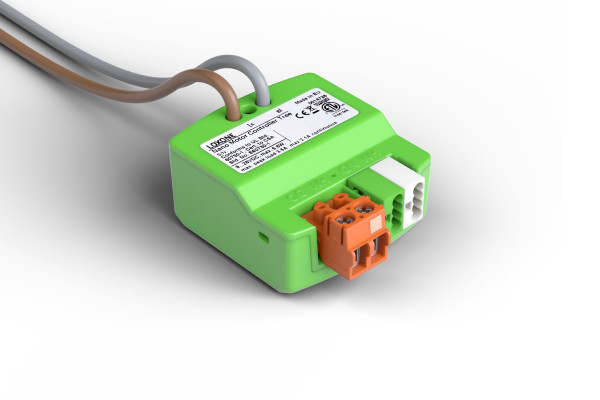

Nano Motor Controller

CHF144.00CHF173.00 exkl. MwSt

Der Nano Motor Controller Tree ist ein kompaktes Unterputzmodul mit Gleichstrom Ausgängen, welches über die Loxone Tree Technologie angesteuert wird. An den konfigurierbaren Ausgänge können Gleichstrommotoren in der Geschwindigkeit gesteuert, oder LED Leuchtmittel gedimmt werden. Sie können den Nano Motor Controller Tree in drei verschiedenen Betriebsarten einsetzen: Motor Bidirektional, Motor Unidirektional und PWM Dimmung. Zusätzlich verfügt das Modul über eine Stromflusserkennung sowie eine Überstromerkennung welche zur automatischen Endlagenerkennung genutzt werden kann.

  • 3 Betriebsarten
    – Motor Bidirektional (1 Ausgang, Polwendeschaltung)
    – Motor Unidirektional (2 Ausgänge)
    – PWM Dimmer (1 Ausgang)

  • Max. Gesamtbelastung der Ausgänge
    – Bi- & Unidirektional: 2,1A kontinuierlich; 3,5A Spitze (<30s)
    – Dimmer: 2,1A

  • Drehzahlgeregelt bei Bi- & Unidirektional

  • Betriebsspannung 9…26VDC

  • PWM Frequenz:
    – Bi- & Unidirektional: 1 … 10kHz
    – PWM Dimmer: 400Hz

  • Stromflusserkennung: 100 … 3500mA

  • Überstromerkennung: 100 … 3500mA

  • Sehr kompakte Bauweise: 40x39x20,5mm

  • Integrierte 150mm lange Anschlussleitung

  • Inbetriebnahme in Rekordzeit dank der Loxone Tree Technologie

Artikelnummer: 100473-100472 Kategorien: , Schlagwörter: , ,

Beschreibung

Artikelbeschreibung

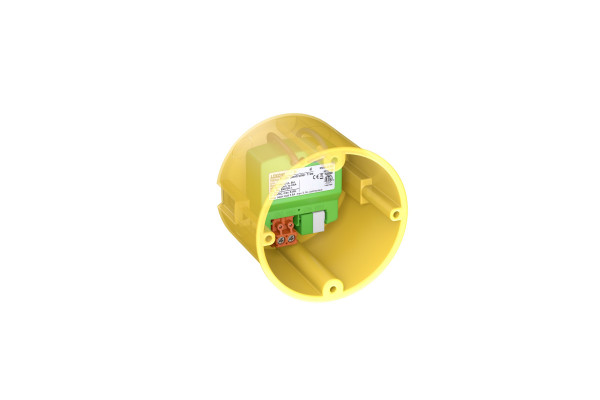

Unterputzmodul zu Integration von Gleichstrommotoren (Polwendeschaltung) und LED Leuchtmitteln

Sie können mit dem Nano Motor Controller Tree zwischen drei Betriebsarten wählen. Im Bidirektionalen Betrieb können Sie einen  9 … 26VDC Motor mit Polwendeschaltung ansteuern, im Unidirektionalen Betrieb zwei 9 … 26VDC Motoren mit gleichbleibender Drehrichtung. Es kann in beiden Modi die Drehzahl des Motors stufenlos gesteuert werden. Sie können den Nano Motor Controller Tree auch als 1 Kanal PWM dimmer für 24VDC LED Leuchtmittel einsetzen.

Motor Bidirektional
Motor Unindirektional  Motor Unindirektional
Dimmer  Dimmer
Technische Details
Lieferumfang
  • 1x Nano Motor Controller Tree
  • 1x Beipackfolder

Zusätzliche Informationen

Anschluss

Air, Tree
